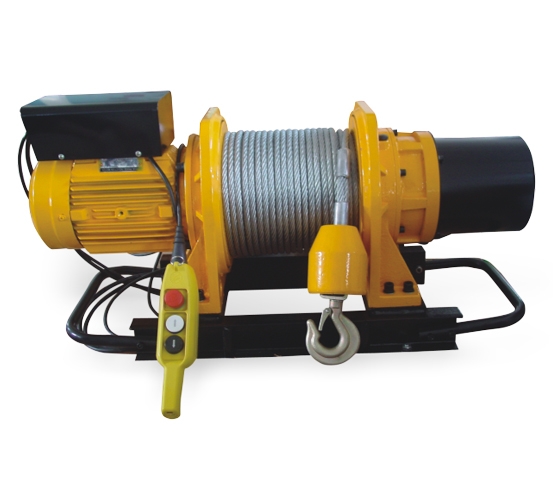

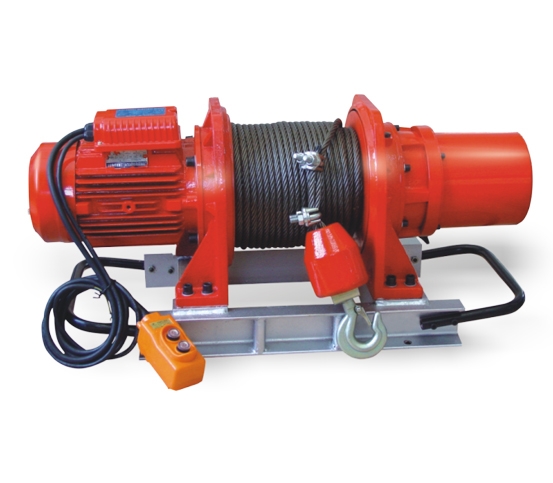

KDJ-500E1-750E1-1000E1-10000E1---電動卷?yè)P(yáng)機

鋼絲繩的固定
在卷筒上加一只PT螺絲，比一般鋼絲繩固定方式多一層安全防護措施，可切實有效地防止鋼絲繩脫落。
卷筒傳動結構
本結構采用行星齒輪傳動方式，通過聯軸器直接帶動卷筒轉動，并可簡易更換報廢鋼絲繩或改變鋼絲繩旋轉方向。
制動機構
采用電磁盤式制動器，選用耐磨剎車片，構造簡單不需調節間隙，遇斷電時，制動器能自動快速制動，有效地控制重物下滑量，安全可靠。
齒輪箱
采用延性鑄鐵FCD—45#銅鑄造，延展性強，不易斷裂。
專用電機
采用B級絕緣的卷?yè)P(yáng)機專用電動機，起動轉柜大，慣性小，溫升低，可長時間頻繁使用。
傳動齒輪
采用優質鋼材，經特殊熱處理及高精度加工，具有耐磨性強、低噪音、傳動效率高及機械性能佳等特點。
機體固定架
采用標準槽鋼焊接而成，可方便安裝于建筑工地、倉儲碼頭等不同工作場所。

型號	KDJ-500E1	DKJ-750E1	DKJ-1000E1
額定載荷 (kg	500	750	1000
額定速度 (m/min)	13		13.5
電機(KW)	1.5	2.2	3
極數	4
電壓(V)	Three phase 220/380/415/440/480
頻率(Hz)	50/60
提升高度	58
鋼絲繩直徑	ф9		ф11
容繩量 （m）	60
凈重	139	150	161

外形尺寸 mm

Model	KDJ-500E1	DKJ750E1	KDJ-1000E1
A	4-ф14	4-ф18
B	400
C	330
D	922	935
E	372
F	430
G	240
H	ф140
